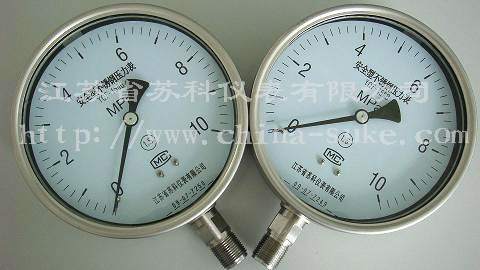

YQF-100 YQF-150系列全不銹鋼安全型壓力表根據<Q/BBI00-98>安全型壓力表標準適用于惡劣及具有腐蝕性的環境。表內有安全隔板。背部設有泄壓后蓋及泄壓孔，以釋放因過載彈性元件破裂而產生的內部壓力，增強了人員及設施的安全性。
全不銹鋼安全型壓力表頂部設有充液塞及一個內部補償膜片，可在現場充液。充液型安全壓力表具有耐震和阻尼性能，可以防止因震動對壓力表內部的損傷，同時還可潤滑內部元件，減少腐蝕。
此系列儀表被廣泛用于食品、醫藥、煉油、化工、海上石油平臺、鉆井、船舶等行業。
一、特點：
● 全不銹鋼，耐腐蝕性強
● 高壓測量到100MPa
● 安全隔板裝置，背部泄壓
● 安全型雙層防護玻璃
● 測量精度±1.0％±1.6％
二、主要技術指標：
精度 ±1.0％±1.6％
表殼尺寸 100mm 150mm
表殼材質 304不銹鋼
表殼形式 安全殼構造，隔板裝置后釋放
管及接體 316不銹鋼管同316不銹鋼接體氬弧焊接
機芯 316不銹鋼
連接形式 M20×1.5 或 1/2 NPT 底部連接，或背部連接（徑向/軸向）
測量范圍 －0.1...0 MPa,0.1...100 MPa
指針 普通
表玻璃 有機玻璃、安全型雙層玻璃
耐震型充填材質 甘油98％（可選擇硅油、氟油或其它類別）
防護等級 IP 65
溫度 環境及工作介質溫度不應超過：
充液型 0～140℉；
普通型 －40～140℉
三、注意：
當潤滑脂甘油或硅油與氯、氮酸、氧化氮等強氧化劑混合時，會自發的發生化學反應，有燃燒或爆炸造成設備損壞，人員傷亡的可能。當壓力表用于這些場合均不能內充潤滑脂甘油或硅膠油，請與制造廠聯系，充填正確的內充油。
|
