 您現在的位置 > 首頁 > 顯示儀表 > 有紙記錄儀

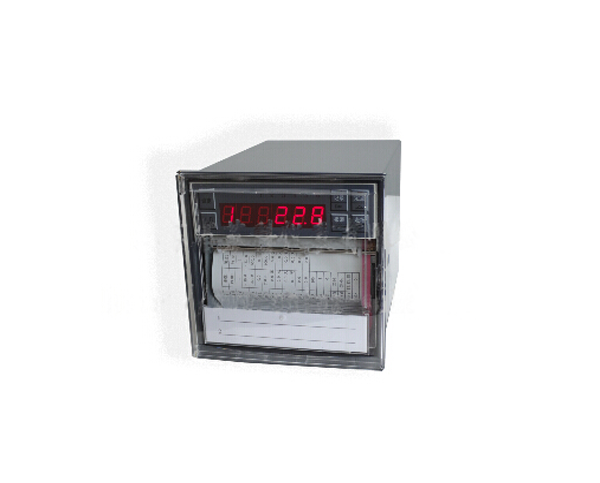

SKR-1000有紙記錄儀

有紙記錄儀概述
   SKR-1000型有紙記錄儀以熱打印記錄方式和微處理器控制,實現了記錄清晰度、精度佳、可靠性好、多功能且便于操作。有紙記錄儀可連續記錄和數字打印。
   SKR-1000型有紙記錄儀的每個通道均可直接選擇接收多種熱電偶、熱電阻、電壓和電流信號,并可對被測信號進行數字顯示及進行趨勢記錄和數字記錄,能在本身打印的100mm寬的紙格上同時記錄刻度值、時間及每一個信號的曲線,并將通道號印在各通道的軌跡旁。有紙記錄儀可通過鍵盤設定測量信號種類、小數點位置、顯示范圍、記錄邊界、報警值、回差、系統誤差的校正、記錄標尺、數據打印間隔、走紙速度、打印深度及時間等參數,并對所設參數加以保護。有紙記錄儀被廣泛應用于醫藥、石油、化工、冶金、電力等行業及科研單位。
主要性能及技術指標
1.輸入通道
•單點 雙點 三點 四點 五點 六點 八點
•每個通道的測量信號種類可由用戶自己設定也可在定貨時注明。[由供方為用戶設定好]
2.通道隔離:
•輸入通道之間相互隔離,無干擾。
3.顯示功能:
•測量值的定點或巡回顯示
•設定參數顯示[在設定狀態下]
•報警提示符及提示燈
•時間顯示[在所有輸入信號全部關閉情況下]
4.記錄功能:
•采用固定式熱敏頭,無筆墨消耗,無筆位
•誤差,抗震動
•在100mm范圍內有800個熱印點
•對測量值進行趨勢記錄和數字記錄
•在記錄曲線同時打印標尺刻度及每個通道標記
•每隔100mm打印一次刻度值、當前時間和走紙速度
5.實時時間:
•由鍵盤設定當前日期和時間
•即使掉電,也不影響正常計時
6.曲線遷移功能:
• 通過對記錄邊界的設定,可使不同通道的趨勢記錄曲線分離開。
7.標度變換功能:
• 對于電壓及電流輸入信號,可通過對顯示范圍的設定,實現顯示及記錄對輸入信號的線性標度。對于熱電偶及熱電阻信號顯示范圍就是其測量范圍。
8.輸入信號種類及測量范圍: 各種熱電偶、熱電阻、標準電壓及電流信號,由鍵盤設定選擇。
表一

信號種類

量程代碼

測量范圍


mA

01

010mA

mA

02

420mA

mA開方

03

420mA開方

mV

11

020mV

mV

12

050mV

mV

13

0100mV

V

14

05V

V

15

15V

V開方

16

15V開方



Pt100

21

-50.0550.0 °C

Cu100

22

-50.0150.0 °C

Cu50

23

-50.0150.0 °C

遠傳壓力電阻

24

0400Ω

T

31

0.0400.0 °C

E

32

01000 °C

K

33

01300 °C

S

34

01750 °C

B

35

5001800 °C

關閉通道

00

該通道關閉


9.走紙速度: 通過鍵盤任意設定,走紙速度為10 mm/h到990mm/h。
10.報警功能:
• 提供六組繼電器接點輸出,由用戶任意組合使用
• 每個通道報警均可選擇上限、下限、差值上限、差值下限
• 每個通道的報警回差可設定,繼電器動作時有指示燈提示
• 繼電器觸點容量:24VDC, 3A; 220VAC, 3A
11.通訊:
可提供RS232C或RS485通訊接口
【此項為擴展功能,定貨時須注明】
12.模擬量輸出:
可提供兩路4 ~ 20 mA模擬量傳送輸出
【此項為擴展功能,定貨時須注明】
13.采樣周期: 0.6S
14.?dāng)?shù)字顯示及報警精度: ±0.2%F?S
15.趨勢記錄精度: ±0.2% 「兩幅」
16.?dāng)?shù)字記錄精度: ±0.2%F?S
17. 輸入阻抗: 大于10MW 〖注:進行電流測量時,輸入阻抗為250W〗 18.功率消耗: 不大于30W
19.正常工作環境: 溫度范圍:0~50°C 濕度范圍:10~85 % R?H
20.電源電壓: 220 V; 50 Hz
21.外形尺寸: 144 ´ 144 ´ 200 mm
22.開孔尺寸: 138+1 ´ 138+1 mm
有紙記錄儀產品選型
型號

型譜

說明

SKR

1001



1路輸入

1002



2路輸入

1003



3路輸入

1004



4路輸入

1005



5路輸入

1006



6路輸入

1008



8路輸入

報警輸出

B0



無

B1



1路報警

B2



2路報警

B3



3路報警

B4



4路報警

B5



5路報警

B6



6路報警

通訊方式

0



無

R



串行通訊RS232

S



串行通訊RS485

輸出信號

X0



無

X1



1路4~20mA

X2



2路4~20mA

饋電輸出

0



無

V1



1路DC24V配電

V2



2路DC24V配電

供電方式

0

AC220V供電

W

DC24V 供電

選型須知:
注:
1、帶電流輸出功能的有紙記錄儀最多可同時接入六路信號
2、帶DC24V饋電輸出的有紙記錄儀最多可同時接入六路信號
3、帶F0值滅菌功能的有紙記錄儀最多可同時接入六路信號

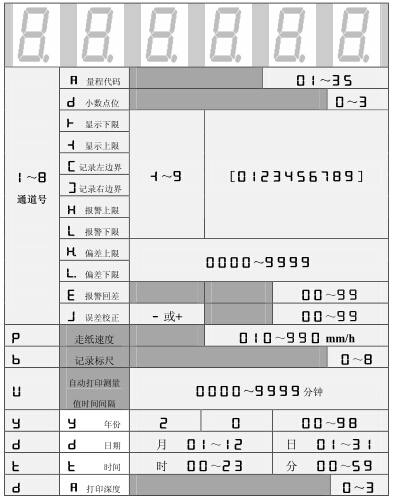

設定狀態下,數碼管依次顯示的內容:
設定狀態下,數碼管依次顯示的內容
工作原理及特點簡介
   每路輸入信號經程控放大,24位分辨率A/D轉換,光電隔離送至單片機處理。從而徹底消除了各輸入通道之間的干擾,消除了輸入通道與CPU之間的干擾。使用精度佳數字溫度傳感器,進行熱電偶的冷端溫度補償。為了提高長期穩定性,有紙記錄儀放棄了傳統的用電位器調整放大倍數及零點的方法,代之以軟件程序調校法,并實現了放大倍數的程控放大。出庫前對各參數均已調試完成。用戶可通過鍵盤設定對系統誤差進行平移校正。
有紙記錄儀工作原理示意圖
顯示和記錄

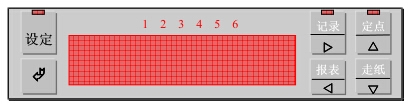

有紙記錄儀顯示和記錄
顯示方式:

  1. 在測量狀態下,顯示通道號和測量值
  2. 在設定狀態下,顯示設定內容
  3. 在通道全部關閉是,顯示實時時間
  4. 六個指示燈為繼電器動作號碼提示燈

記錄方式
打印記錄曲線{記錄狀態,記錄指示燈亮}

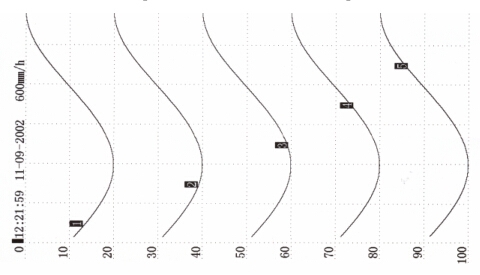

有紙記錄儀打印記錄曲線示意圖
打印設定參數[在記錄指示燈滅時,按“報表”鍵]
有紙記錄儀打印設定參數
打印測量值數據[在記錄指示燈亮?xí)r,按“報表”鍵]
有紙記錄儀打印測量值數據
